維護篇
輸電線路因設置位置不同、臨海距離、氣候和地型以至於土質而有不一樣的維護方式,最終的目的只有兩個,不能跳電或斷線。
常見的維護型態大致如下:
1. 例常巡檢:定期檢查電塔周圍有無太長的草太高的樹(太高的樹會導致短路),有無被人破壞、鋼構銹蝕狀況、有無閃絡聲等等,簡單的說,用目視檢查看得出來的問題全都要看。而且巡檢員有時會配帶熱影成像儀(Thermal Viewer),以觀察輸電線上礙子和電線套管的溫度及檢視電塔各相之輸電線有無異常發熱的現象,如果熱影影像異常,就必需列管或做必要性的維修。

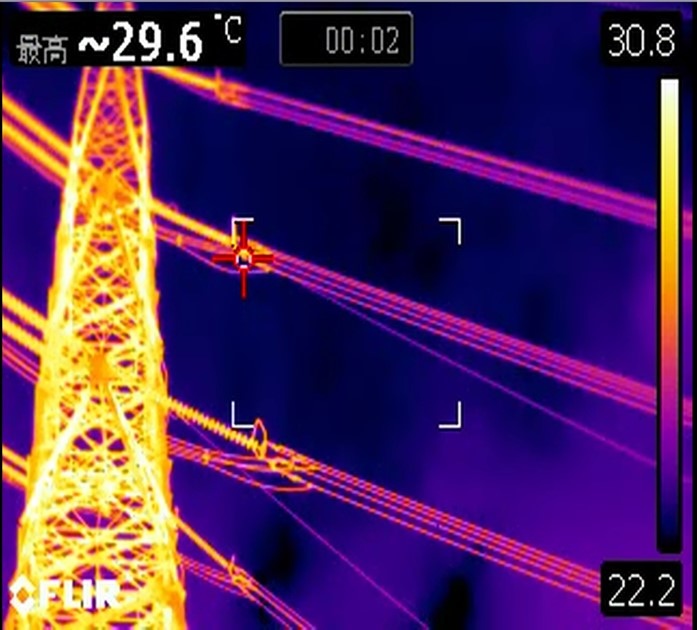

如上圖,熱影成像畫面..
然而位在深山野嶺中的電塔,才是這些巡檢園的夢魘。山路險峻,有的地方一天到不了,還得宿營,要碰到天候不佳,便使得工作難度增加。若執行巡檢工作碰上野蜂和猛獸兇悍的季節,對安全來說又會增加幾分的風險。拜科技之賜,空拍機在電塔檢查的工作中已經導入,而且空拍機配備的鏡頭及裝備優異且性能日新月異,已可替代傳統巡檢方式。
2. 刈草:山徑在巡檢和維護工作前需執行刈草的工作,簡單的說就是開路,對那些執行割草任務的工作人員來說,在深山野嶺之間刈草是件辛苦的工作。無奈,小草堅韌的生命力,夏天時節,在陽光及氣候的加持下..一暝大一寸,因此也總有刈不完的草...。
3. 砍樹:經檢查,輸電線下方的灌木若太高,則必須砍除以免造成短路。而通常顧及安全,這些山中的作業都是安排在天候條件良好的情形下施工的,因為空氣濕度高時,空氣電阻下降,高壓電跳弧的距離會更遠,若樹木太接近電線,砍樹的工作人員便有安全上的風險。
4. 塗裝:航空管制區內的電塔也需定期補上新妝,電塔刷油漆的工作也算艱鉅的工程之一,除了可能在帶電環境下作業外,機具及原料的運輸本身就具挑戰性,由其在鳥不生蛋的地帶電塔更是如此。
5. 塔基監測:為了避免地基流失造成塔基強度下降,有的塔基結構會安裝監測系統,檢查的人員定期持儀器接收監測裝置的訊號,便可知塔基機有無位移。塔基是電塔的基礎,在維護上重在管理,而一旦發現塔基的問題。則後續需採取立即性的措施,包括塔基補強、位移控制或遷塔作業等。

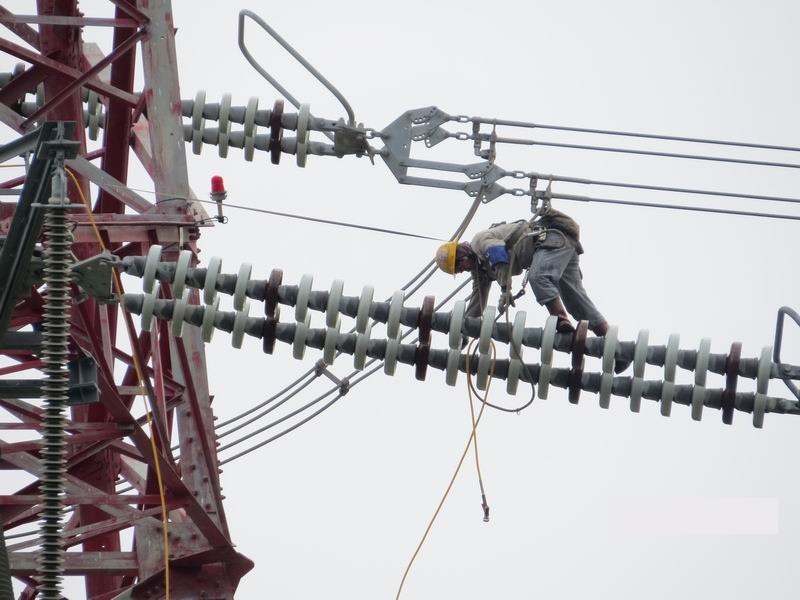

6. 塔構檢查:定期性的檢查作業中,以人員登塔檢查螺絲是不是鬆了、鋼構銹蝕狀況、塔構有無遭到破壞(比如說被用鋸子鋸過等..)及有沒有蜂巢、電線連結的部位是否異常及進行防空警示燈的維護(清潔太陽能板上的鳥屎等)。凡跟輸電線可靠度有關的都要檢查,但最難的應該是屬帶電的作業,若電塔仍保留一迴線輸送電力,那登塔的作業自然就增加許多的風險。由於高壓電所產生的磁場,人員上塔接近帶電的導線時,寒毛直豎,全身上下就是有一股不對勁的感覺,所以這種錢真不是一般人賺得起的。

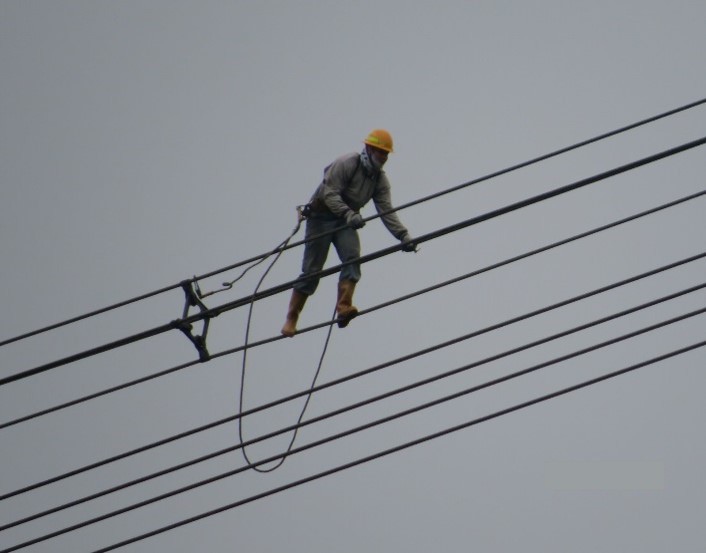

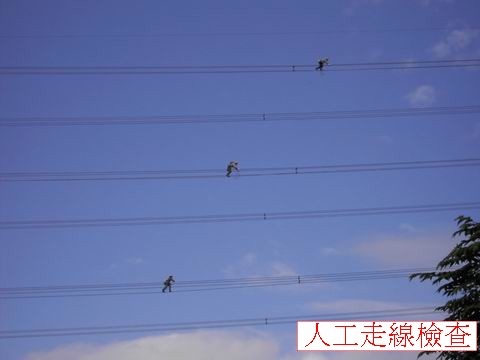

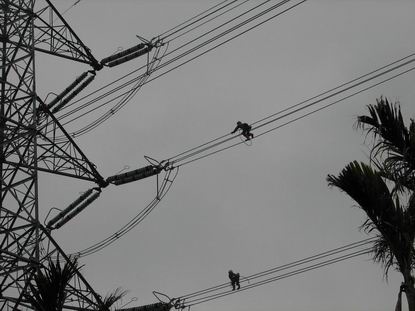

7. 走線:你沒看錯,有人在高壓線上走。
除了電塔需要用人力進行檢查外,輸電線也需使用人力進行檢查,由於雷擊及風力甚至於本身輸送的高壓電,都可能對導線造成一定的傷害,因此定期的走線檢查是需要的。很難想像跨在電線上走的感覺,腳底踩著電線,往下是幾十幾百公尺的深淵,那種飄在空中的不可靠感,讓人想了就不寒而慄。雖然會拖著一條安全帶為自己帶來一些安全感,但真沒有點膽量及經驗,恐怕只有軟腳一途。除了在高空的恐懼外,走線也需要極大的體力,畢竟輸電線有一定的懸垂量,走到低點再繼續往上的坡度之陡,若沒有兩把刷子,恐怕難以克服。萬一沒有力氣往上爬,卡在半路,『前不見古人,後不見來者』,可就糗大了。

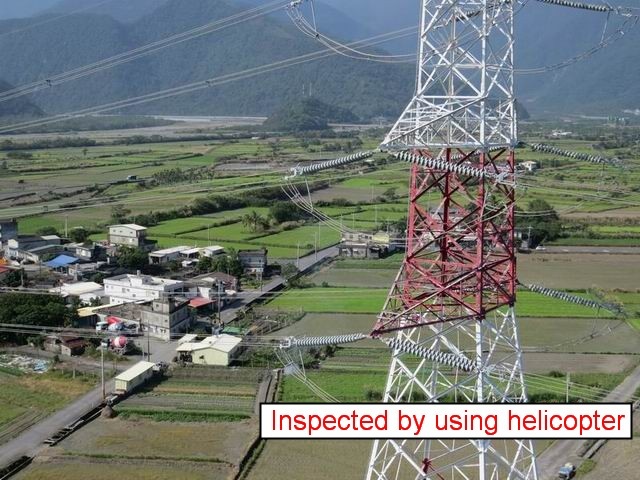

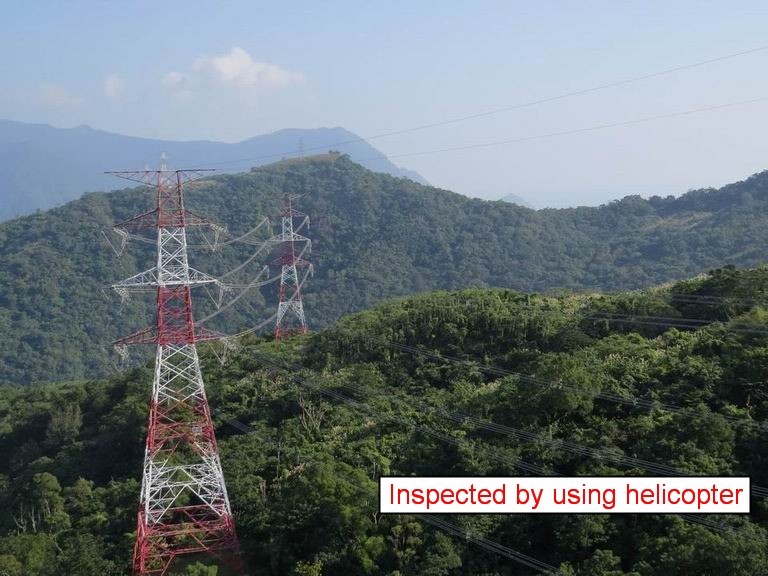

8. 直升機巡檢:"直升機"..大概是整個輸電線維護工作中最昂貴最精密的工具了,雖然動用的價格不斐,但也最有效率。可是並不是所有的輸電線都會用直升機的,只有山區部分那種人車難以到達之處才會考慮這種重資的裝備。而且出動的時間也是有特定時機的,通常在颱風和地震後,為了瞭解輸電線路是否因天災導致損壞,便會租用直升機進行全線的檢查,輸電線也好、塔構及塔基和輸電線那些小的附件都可以一覽無遺,不過雖說是先進的飛行器,在山區中飛行仍然是具風險的,除了直升機機械元件的故障外,那詭譎難測的氣流是直升機最大的敵人。
9. 礙子清洗:礙子是用來做絕緣的,隔離高壓電和"地球"導通是他的任務之一。無奈空氣中有水氣、灰塵、有酸性、鹼性的物質,這些細小的粉粒體黏著在礙子上時,便會降低礙子的阻抗,使得高壓電有機會溜到地球。一旦發生,便會產生『閃絡』(Flash over),也可以說是"漏電"。但嚴重時,除了損傷輸電設備外,還會引起線路跳脫的意外。因此,礙子的清洗格外的重要。
洗礙子大致分成兩種方式,『人工礙洗』及『直升機礙洗』。

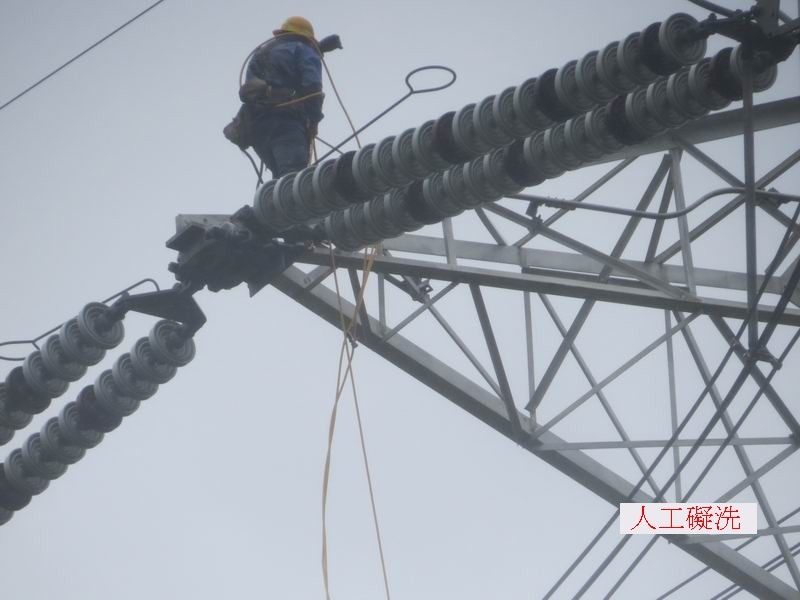

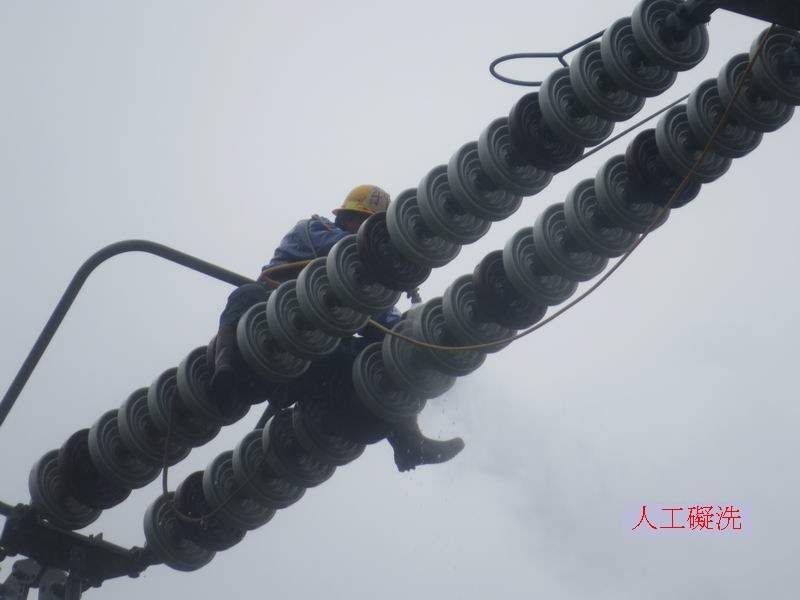

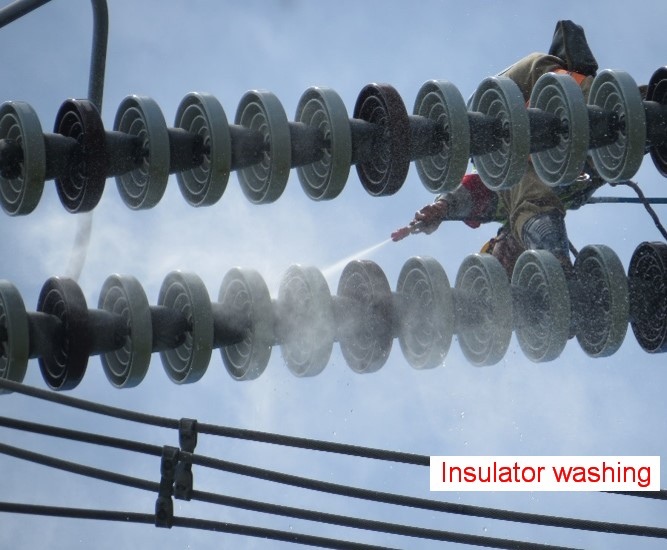

『人工礙洗』就是把加壓設備、發電機或小型發動機拖到塔底,然後靠人力登塔拉上管線,逐一噴洗以完成礙子的清洗,但通常電塔位置是人及機器設備到的了的地方。

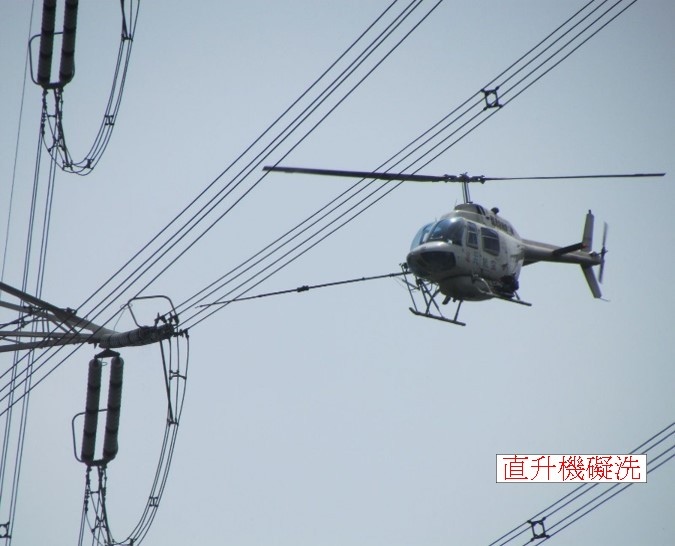

『直升機礙洗』則是將水槽、加壓設備及清洗裝置安裝於直升機上,再配置一員"射手",然後以不合理的距離接近電塔進行清洗,速度最快但風險也高,過去也曾發生過好幾起清洗礙子的航空意外。
話說輸電線路在人類的生活中扮演著相當重要的角色,因為電力為人們帶來美好便利的生活,而看似粗俗又沒有太多精密構造的輸電設備,其實需要養護的時間及成本頗高,看著座落在大地上一座又一座的電塔,在享受那唾手可得的電力同時,真的要心存感激,感謝那些默默奉獻,維護電力輸送設備的無名英雄們,謝謝他們不畏風雨烈日,完成輸電設備維護的使命。
